一次自行车中轴异响维修

2024-05-03

用力踩踏板的时候中轴处传来奇怪的异响? 恭喜你, 可能的原因有很多, 修起来也不见得顺利...



Photo by Toby Hall on Unsplash.

前段时间在踩踏板的时候总能听到一些异常的声音. 一开始的声音比较小, 我就没有太在意. 后来只要用力踩踏板, 比如起步、加速或上坡的时候, 能听到很大的动静, 这时候就不得不看看是哪里出了问题了.

中轴处异响的原因有很多, 并不一定是中轴坏了, 在网上也能看到各种各样的说法. 以下是我大致的判断步骤:

  1. 不管是站着还是坐着, 只要踩踏板就有异响, 基本排除座管部分的问题.
  2. 首先我确定只有用一定的力踩踏板才会有声音, 停车时直接用手转踏板是没有异响的. 基本排除传动系统的问题.
  3. 停车时直接用脚踩曲柄也会有异响, 踩曲柄和中轴连接处也会有异响. 而且这边踩完之后, 需要踩另一边, 再踩这边才会继续有异响. 怀疑是中轴不稳, 有晃动.
  4. 用手上下掰曲柄和中轴连接处, 能掰动且有咔嗒声. 用手向外掰一侧曲柄, 另一侧的曲柄也会跟着晃动. 基本确定是中轴问题.

自行车的维修过程要感谢 FX "老师傅"的大力帮助.

Crank puller in light theme

要拆中轴, 首先需要拆曲柄和牙盘. 有一套专门的拆卸工具, 就像上图左侧那样, 搜索牙盘拉马就能找到. 它的工作原理就和红酒开瓶器差不多, 先通过螺纹和曲柄固定, 再通过旋转顶针把曲柄顶出来. 然而如果曲柄上的螺纹不太干净, 再加上拉马本身饱经风霜的话...


那拉马在曲柄上就取不下来了🙃 所幸 FX 正好有一套闲置的曲柄和牙盘可以换上, 否则接下来几天就别想骑车了🫠

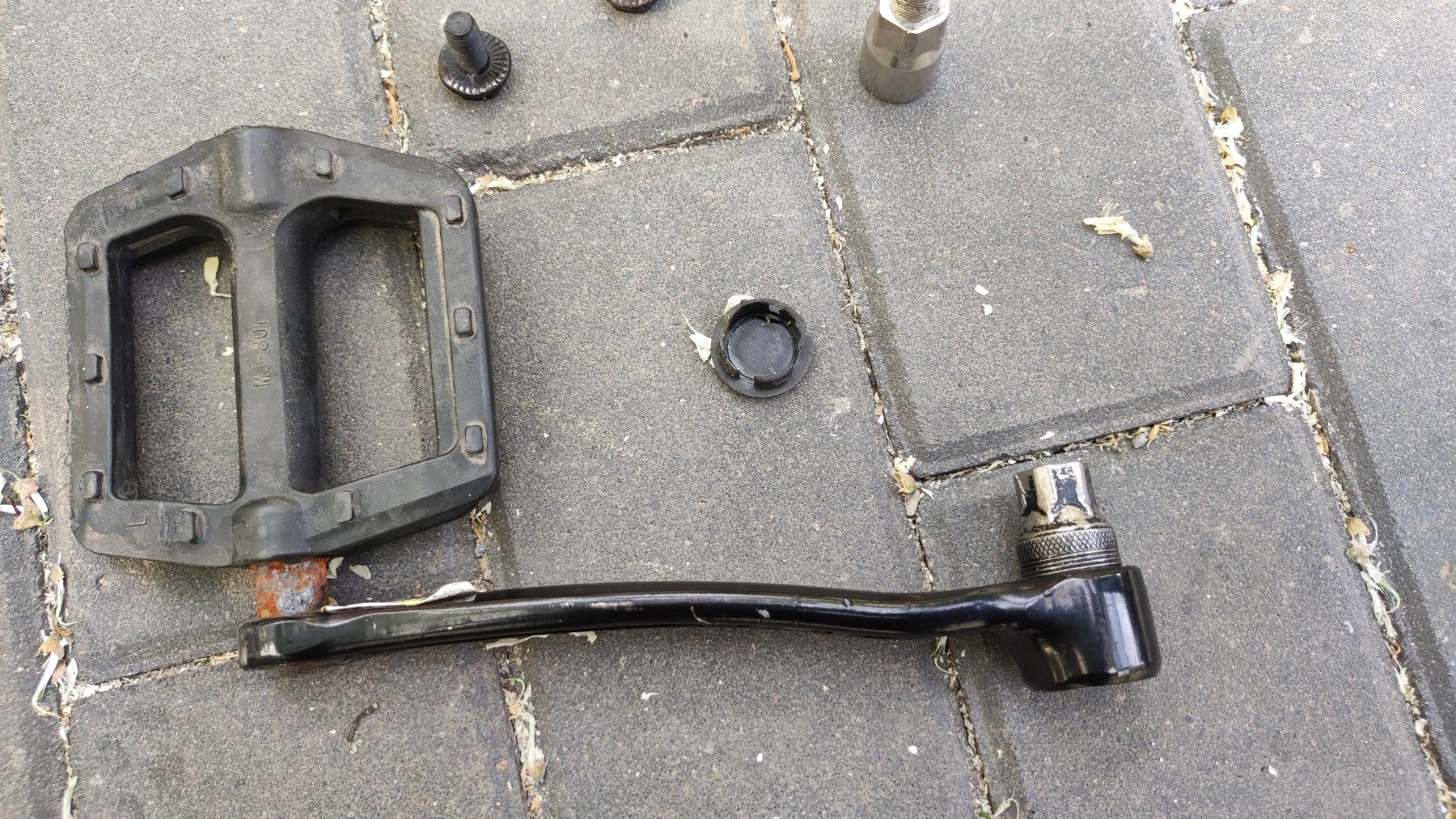

假装什么都没有发生, 最终是我们成功取下了曲柄. 然后就是用上面右图中的工具取下中轴. 经过检查发现中轴除了锈了一些外没有其他问题, 推测是中轴安装出现松动导致的.

在对中轴以及螺纹做好清洁, 上好润滑之后, 就可以重新装回去了. 装完检查, 中轴松动已经消除, 简单骑行也未发出异响. 此次维修算是完成了.
